LY-CXYJ智能型防泄漏煤气排水器

发布者:qdcxyj 发布日期:2022-05-13 LY-CXYJ智能型防泄漏煤气排水器

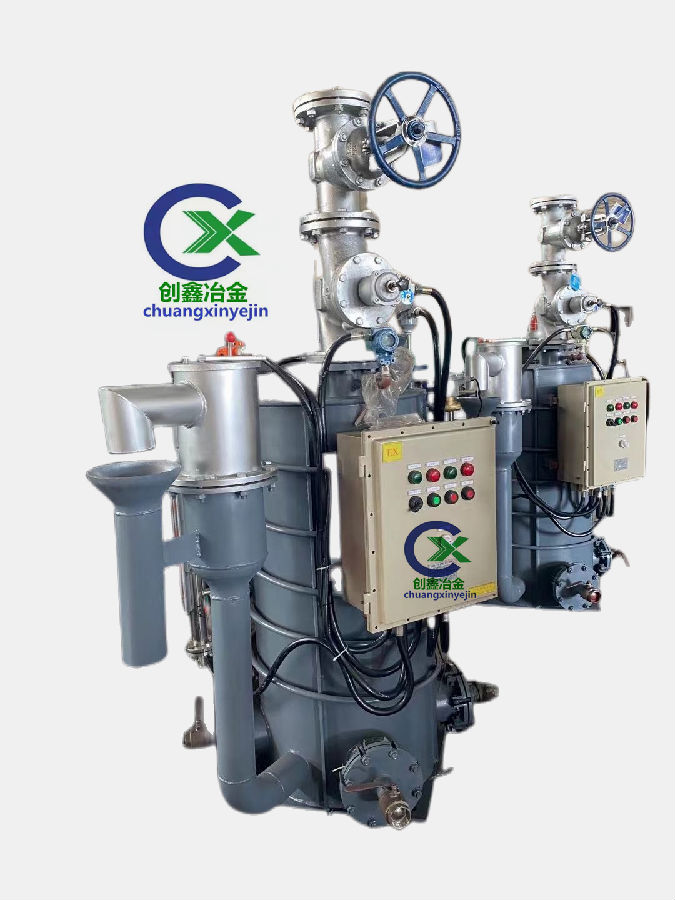

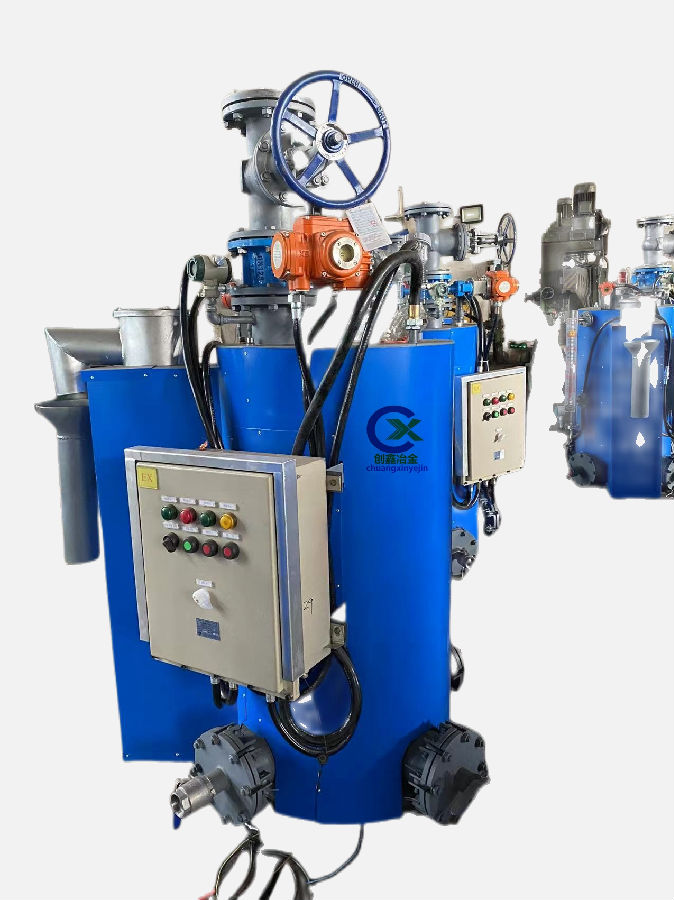

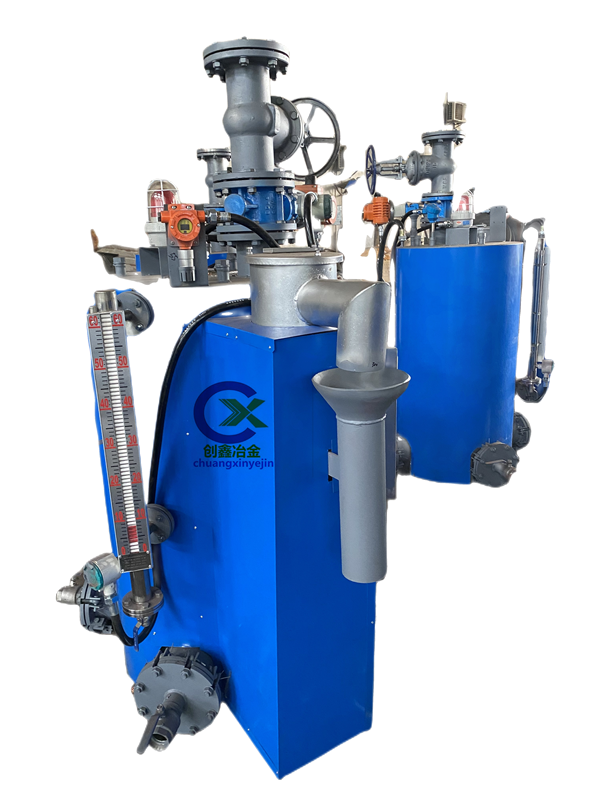

智能型防泄漏煤气排水器

智能型电动排水器控制箱是专为电动排水器配套的控制设备,该控制箱具有安装方便,全自动运行,实现不间断排水等特点。同时具有电伴热功能,防止排水器在冬季水体冻结,导致设备无法正常使用或损坏。本控制箱核心部件采用西门子可编程序逻辑控制器,结构紧凑,线路简洁,性能性高。它具有自动和手动两种控制方式。

二.主要性能参数

电源:二相二线(220V/50HZ;控制电源:(24V/DC)环境温度:—20---60

相对湿度:不大于80%25℃)

进水电磁阀:24V/DC排水电磁阀:24V/DC排气电磁阀:24V/DC

控制方式:手动和液位控制



三.面板说明

智能型电动排水器控制系统主要有PLC,中间继电器,主令开关以及气动阀,液位开关等构成,其控制箱控制面板如图1所示。

控制系统的电源与电伴热电源在控制箱上相互独立,互不影响使用,同时具有节约电力,维护方便等优点。用户可以在控制箱的面板上通过指示灯清楚的了解设备此时的运行状态。当控制电源开启时,电源指示常亮,当设备投入正常使用时,通过进口阀开、排水阀开、排气阀开、故障报警、液位上限、液位下限六个指示灯对运行状态进行观察,指示灯点亮代表接通或运行,指示灯熄灭灭代表断开或停止运行。

用户可以通过面板上的旋钮开关选择手动或自动模式运行,在自动模式下,用户无需做任何操作,控制系统会自动识别设备的当前状态,同时对设备发出相应的运行指令。当在手动模式下,用户可以通过面板上的指示灯,依据当前状态,通过右侧旋钮开关来对设备进行操作。

1. 参数功能如下表

功能块

参数名称

出厂设置

B01

进口阀延时关闭

35秒(使用时根据实际定)

B02

进口阀故障检测

10

B03

排水阀故障检测

10

B04

排气阀延时开启

5

2.参数的设定

    过滤器各项参数在出厂前已设定好,如果要修改参数,请接通电源,按一下面板上的ESC键,这时显示屏上显示Set clockSet param等几行字母,选择Set param,按下OK键出现一个参数设定区,用上下键选择要修改的参数,找到后按OK键,然后用左右键移到不同的位置,用上下键修改参数值。设定完成之后,按两下ESC键返回。

操作说明

1. 控制器操作方法如下:合上电源开关,电源指示灯亮,将旋钮开关转至自动,此时排水器处于自动待机状态,当液位达到上限时,控制器将延时35S(出厂设置为35S,用户可根据实际情况自行进行更改,操作说明参考上一章),待水位没过进口阀,关闭进口阀,待进口阀关闭到位,开启排水阀,待排水阀开启到位,延时5S(出厂设置为5S,用户可根据实际情况自行进行更改,操作说明参考上一章)开启排气阀。当水位降至低液位时,关闭排水阀与排气阀,待排水阀关闭到位,开启进口阀,等待下一次高液位到来。另外,旋钮旋转到手动状态和动作状态,用户可以人为得将进口阀关闭,待进口阀关闭到位,开启排水阀,待排水阀开启到位,延时5S开启排气阀,将水排尽。此时,将旋钮重新旋转到停止状态,控制器将关闭排水阀和排气阀,待排水阀关闭到位,开启进口阀。

2.在自动控制方式下,如果阀门动作10S后(视阀门而定),阀门开关未到位,则有可能为阀门堵塞或损坏,这时系统产生故障报警,需要用户检查设备。

3. 在手动控制方式下,如强制排水,为安全起见,请确保液位没过进口阀。
