点阀箱系列

JD-MV, MG系列煤气阀箱

发布者:admin 发布日期:2019-12-20 JD-MV, MG系列煤气阀箱

MV/B1-3型煤气**阀箱
一、用 途
  本产品适用于金属气焊、气割、火焰表面清理和热加工的硫、焦油、萘等不纯物含量较低的煤气管路用户点。

二、结构特点
  本产品外部保护箱,采用天蓝色烤漆防锈,阀箱接点(含岗位回火防止装置)可供1-3人分别使用,也可供同时使用。所用仪表可通过阀箱面板窥视孔直接观察,内部所有管路均采用不锈钢制作,阀箱门接有箱体专用锁,便于集中管理,可避免因误操作造成的能源浪费和泄漏引起的不**因素。

三、产品技术参数

型 号
MV/B-1型
MV/B-2型
MV/B-3型
正常使用氧气压力MPa
0.02-1.6
0.02-1.6
0.02-1.6
流量Nm3/H
5
10
15
外形尺寸mm
800×380×280
800×600×280
800×980×280
接头规格
见附图
见附图
见附图

注:MV/B1-3型煤气**阀箱安装示意图同C2H2/B1-3型乙炔气用点阀箱安装示意图。


四、注意事项
  本产品在安装过程中请注意进出气口不可接反,发现堵塞情况应清洗,使用一年后应进行**检修且需要换密封件,装配后应进行试压、回火试验合格,以保证其阻火性能。


MG/B1-4型煤气用点阀箱


一、用 途
  本产品适用于气焊、气割、火焰表面清理和热加工的焦炉煤气及混合煤气管道用户点。

二、结构特点

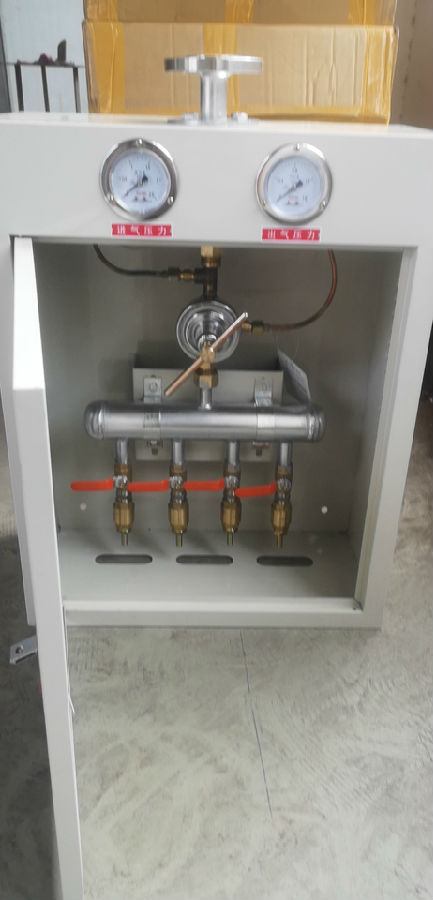

  本产品外部保护箱采用天灰色烤漆防锈,阀箱接点可供1-4把焊炬或割炬分别使用,也可供同时使用。所用仪表可通过阀箱面板窥视孔直接观察,阀箱内部分配器均选用**碳钢制作,阀箱门装有箱体专用锁,便于集中管理,可避免因误操作造成的能源浪费和泄漏引起的不**因素。

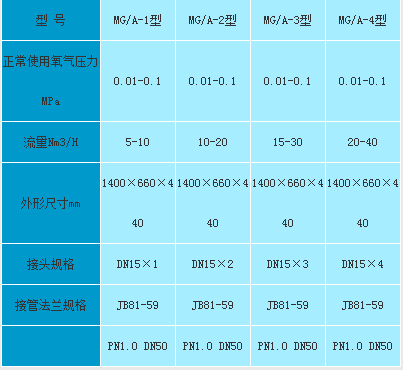

三、产品技术参数

五、使用说明

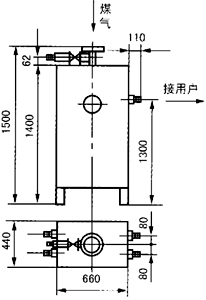

  (1)操作时,接管法兰DN50与系统中的阀门相关开阀,用软管将接管DN15与焊炬或割炬相连,关上扫阀及箱内的排污阀即可向焊炬或割炬供煤气。
  (2)吹刷时,关上进气阀及接头阀门,用软管吹扫阀门与吹刷介质蒸汽或氮气相接,打开排污阀即可阀箱进行吹扫
