点阀箱系列

JD-OX系列氧气用点阀箱

发布者:admin 发布日期:2019-12-20 JD-OX系列氧气用点阀箱

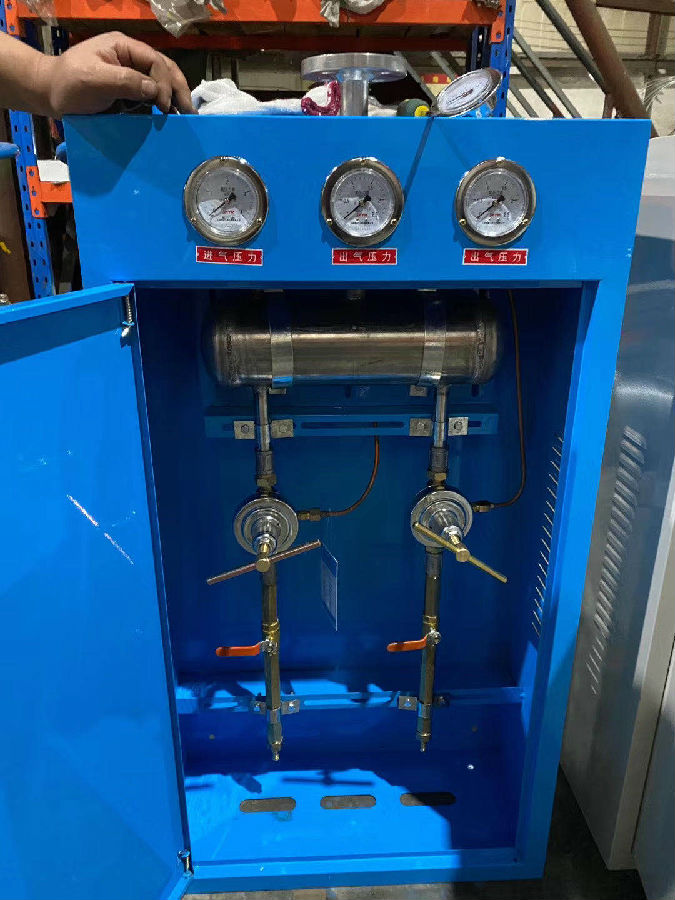

OX-A1-4型氧气用点阀箱
一、用 途
  本产品适用于金属气焊、气割、火焰表面清理和热加工的氧气管路用户点,也能同氧气汇流排配套使用于上述各种用户点。

二、结构特点
  本产品外部保护箱采用天蓝色烤漆防锈,阀箱接点可供1-4把焊炬或割炬分别使用,也可供同时使用。由于每个接点都分别配有减压器避免了同时使用时压力、流量的波动,内部所有管路均采用不锈钢(1Cr18Ni9Ti)制作。阀箱门接有箱体专用锁,便于集中管理,可避免因误操作造成的能源浪费和泄漏引起的不**因素。

三、产品技术参数

项 目
OX/A-1型
OX/A-2型
OX/A-3型
OX/A-4型
正常使用压力MPa
0.1-1.6
0.1-1.6
0.1-1.6
0.1-1.6
流量Nm3/H
15-60
30-120
45-180
60-240
外形尺寸mm
1200×960×320
1200×960×320
1200×960×320
1200×960×20
接头规格
DN10×1
DN10×2
DN10×3
DN10×4
接管法兰规格
JB82-59 JB81-59
JB82-59 JB81-59
JB82-59 JB81-59
JB82-59 JB81-59
PN4.0或PN2.5 DN25
PN4.0或PN2.5 DN25
PN4.0或PN2.5 DN25
PN4.0或PN2.5 DN25

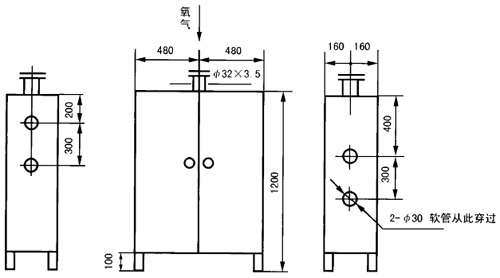

四、OX-A1-4型氧气接点阀箱安装示意图

五、选用说明

  当进气压力P≤2.5MPa时,入口配JB81-59平焊钢法兰.
  当进气压力2.5  请用户订货时注明。

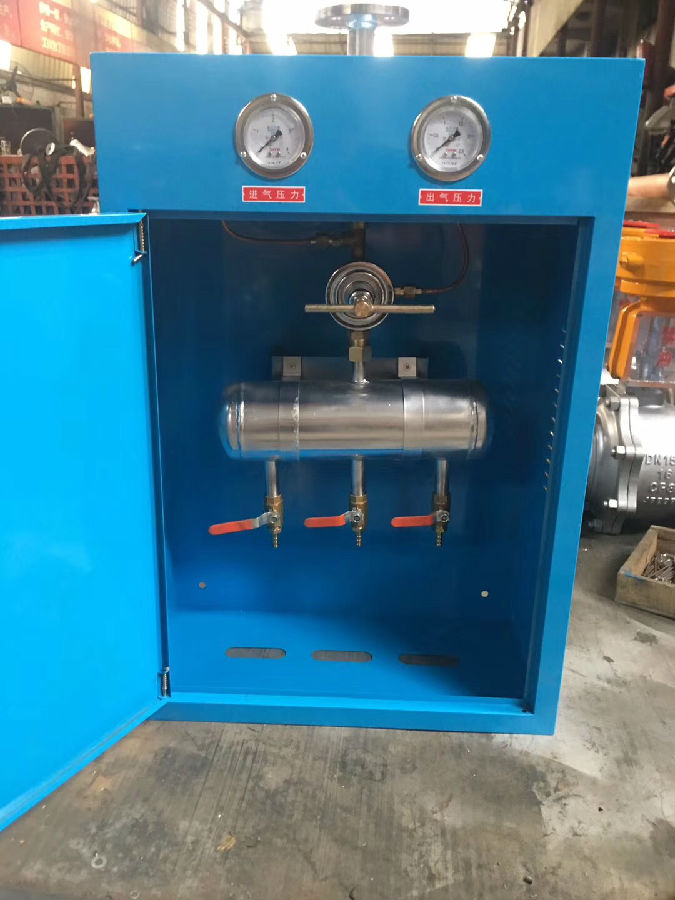

OX-B1-3型氧气用点阀箱


一、用 途
  本产品适用于金属气焊、气割、火焰表面清理和热加工的氧气管路用户点,也能同氧气钢瓶组配套使用于上述各种用户点。

二、结构特点
  本产品外部保护箱采用天蓝色烤漆防锈,阀箱接点可供1-3五人分别使用,也可供同时使用。所用仪表可通过阀箱面板窥视孔直接观察,内部所有管路均采用不锈钢(1Cr18Ni9Ti)制作;阀箱门接有箱体专用锁,便于集中管理,可避免因误操作造成的能源浪费和泄漏引起的不**因素。

三、产品技术参数
  氧气用点阀箱技术参数



型 号
OX/B-1型
OX/B-2型
OX/B-3型
正常使用压力MPa
0.8-1.6
0.8-1.6
0.8-1.6
流量Nm3/H
15-30
30-45
45-100
外形尺寸mm
1000×500×240
1000×500×240
1000×500×240
接头规格
见附图
见附图
见附图
